上海滬通閥門科技有限公司上?？偛?/a>

021-56050883
021-66770580
021-66106273

絲扣閘閥
型號：

絲扣閘閥

型號：Z15H/W/X-10/16/25/40/64C/P/R

技術參數：
應用范圍：水、油、氣（ZATQ 不適用）
結構長度：GB/T 15188.3-94
螺紋規范：GB/T 7306.2-2000
檢查與試驗：GB/T 13927-92

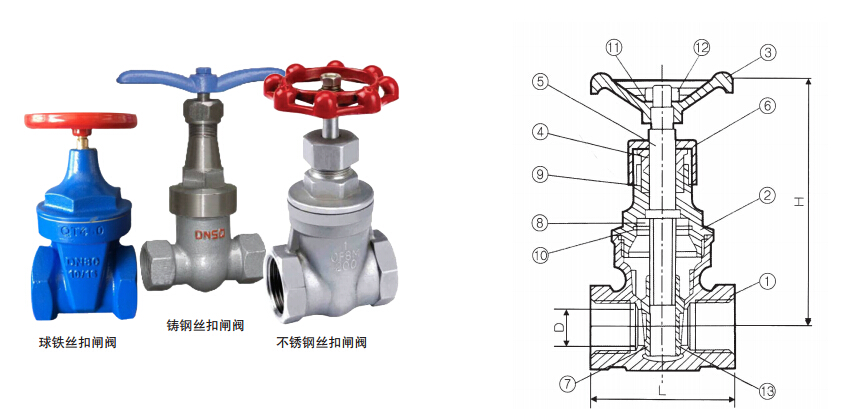

主要零部件材質


No. 零件名稱 材質
（不銹鋼） （碳鋼） （鍛鋼） （球磨）
1 本體 ZG1Cr18Ni9Ti
（CF8） 		WCB WCB HT450
2 上蓋 ZG1Cr18Ni9Ti
（CF8） 		WCB WCB HT450
3 手動轉輪 QT450-10 QT450-10 QT450-10 QT450-10
4 牛腩 0Cr17Ni12Mo2
（316） 		2Cr13 2Cr13 35
5 中軸 0Cr17Ni12Mo2
（316） 		2Cr13 2Cr13 HPb59-1
6 螺帽 0Cr19Ni9（304） 35 35 35
7 閥瓣 0Cr17Ni12Mo2
（316） 		WCB+316 WCB+316 EPDM 橡膠
8 華司 0Cr17Ni12Mo2
（316） 		2Cr13 2Cr13 2Cr13
9 填料 聚四氟乙烯
（PTFE） 		柔性石墨 柔性石墨 柔性石墨
10 固定環 0Cr17Ni12Mo2
（316） 		2Cr13 2Cr13 2Cr13
11 銘牌 鋁板 鋁板 鋁板 鋁板
12 螺帽 0Cr19Ni9（304） 35 35 35
13 密封面 0Cr17Ni12Mo2
（316） 		0Cr19Ni9
（304） 		0Cr19Ni9
（304） 		ZCuZn40Pb2
主要外形尺寸

規格 L H D1
不銹鋼 其他 球鐵 其它
1/2″ 56 60 110 9.5 15
3/4″ 61 65 120 12.7 20
1″ 68 75 145 17.5 25
1-1/4″ 74 85 155 23.8 32
1-1/2″ 80 95 180 28.6 38
2″ 92 110 205 36.5 50
